LM2596 (Voltaj Regülatörü)

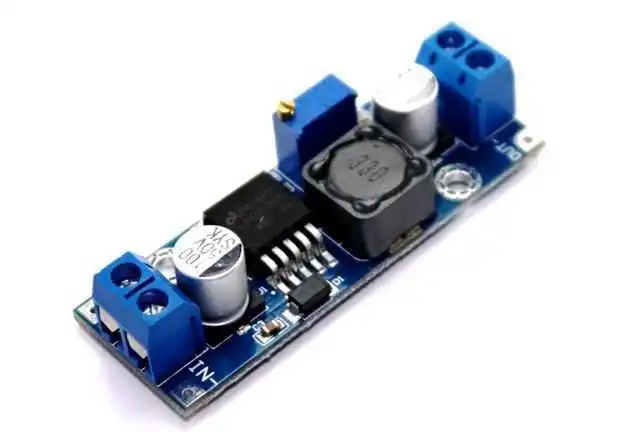

DC-DC step-down voltaj regülatör kartı üzerinde anahtarlamalı gerilim regülatörü olan LM2596 entegresi bulunmaktadır. Regülatör üzerinden 3A'e kadar akım akıtılabilir. Giriş gerilimi 4-35V arasıdır. Bu aralıkta uygulanan voltaja değerine göre kart üzerindeki trimpottan yararlanırak 1.25-30V arası çıkış gerilimi elde edilebilir. [1]


LM2596 (Voltaj Regülatörü)


Bu regülatör Li-Po pilden alınan 11.1V değerinin 5V değerine regüle edilmesi amacıyla kullanılmıştır. Raspberry pi ve arduino’nun beslenmesi için hatasız bir şekilde 5V kaynağa ihtiyaç vardır. Aksi takdirde pinlerden verilen güçten dolayı kartların yanması söz konusu olabilir. Regülatör üzerindeki ayar vidası yardımıyla çıkış 5V değerine sabitlenmiştir. Bağlantı şekli aşağıdaki gibidir.

  • IN - : Bataryanın Negatif Ucu

  • IN + :Bataryanın Pozitif Ucu

  • OUT - : Toprak

  • OUT + : 5V
